SYNCHROFLEX® AT 5 GEN III 优异的核心性能：中微型精密传动领域的标杆产品
一、产品技术特性与核心参数体系
1.1 基础结构与规格配置

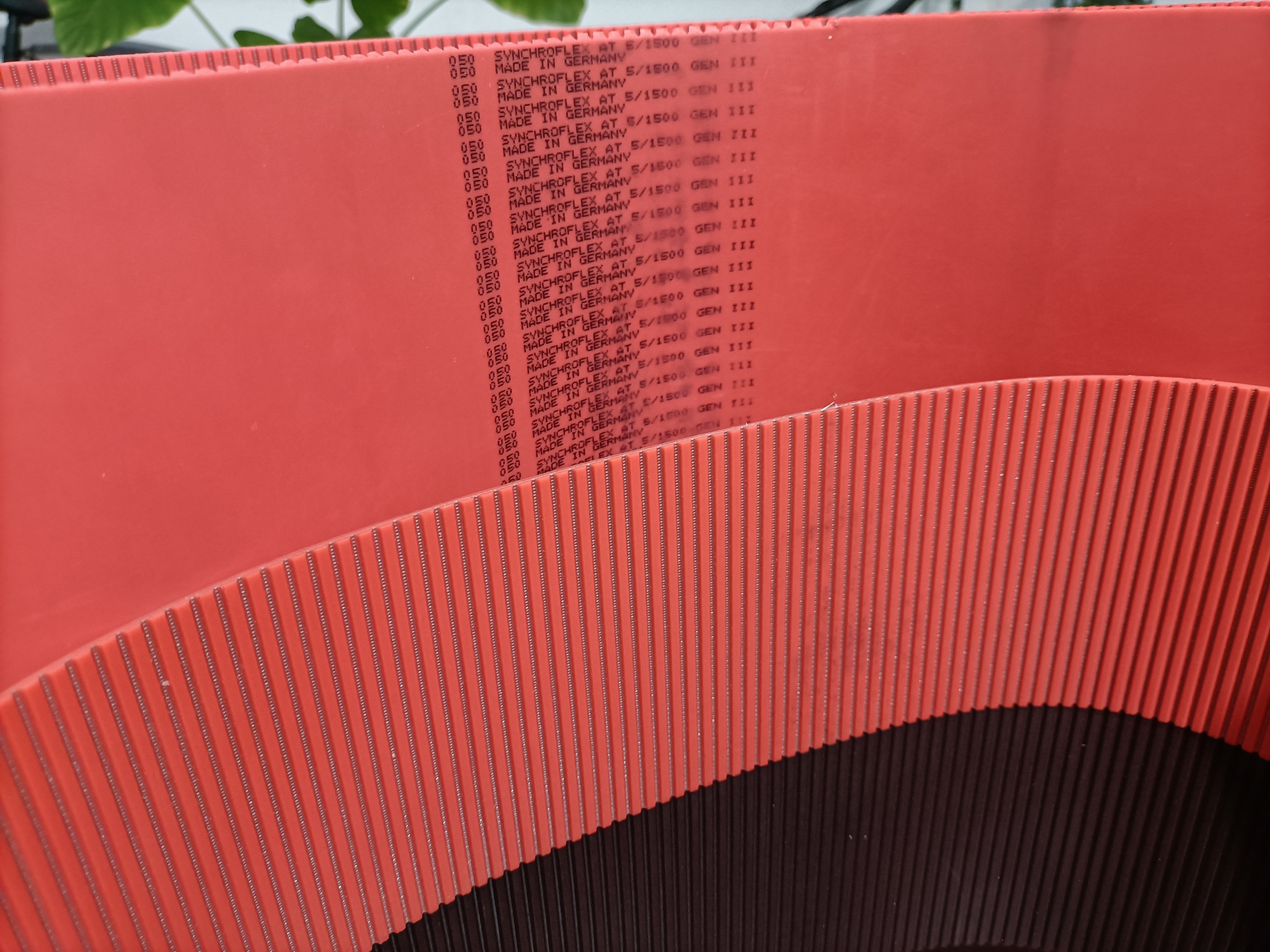

核心设计：采用单侧齿结构，红色高性能聚氨酯带体搭配高密度双线（bifilar）钢丝抗拉层，S/Z 捻平衡布局确保运行稳定性；抗拉层具备高柔性特性，适配狭小空间安装与高频弯曲工况；
标准规格：提供 43 种标准长度（225mm~3800mm），对应齿数 45~760 齿，覆盖从小型设备到中型传动系统的安装需求；带宽涵盖 6mm、10mm、16mm、25mm、32mm、50mm、75mm、100mm 八种规格，其中 10mm、16mm、25mm、32mm、50mm 为优选带宽，特殊尺寸可定制；
物理特性：带体单位重量低至 0.0216kg/m（6mm 带宽），**许用拉力达 9170N（100mm 带宽），工作温度范围 - 30℃~+100℃，适配多环境工况。
1.2 关键性能参数与力学模型
性能指标 | 数值范围 | 测试条件 |
许用拉力（Fzul） | 420N（6mm 带宽）~9170N（100mm 带宽） | 室温 25℃，静态测试 |
最高运行转速 | 10000r/min | 对应线速度 314m/min（100mm 带轮） |
单位宽度功率密度（Pspec） | 0~12.11W/cm | 转速 0~10000r/min |
单位宽度许用拉力（Uspec） | 14.54N/cm~44.13N/cm | 转速 0~10000r/min |
单位宽度扭矩密度（Mspec） | 1.16Ncm/cm~3.51Ncm/cm | 转速 0~10000r/min |
带宽选型公式（基于负载 / 扭矩 / 功率）：
负载导向：\( b = \frac{F_{u}}{z_{0} \cdot F_{u spec}} \)（\( F_u \)为传递负载 [N]，\( z_0 \)为啮合齿数，\( F_{u spec} \)为单位宽度负载 [N/cm]）
扭矩导向：\( b = \frac{100 \cdot M}{z_{1} \cdot z_{e} \cdot M_{spec}} \)（\( M \)为传递扭矩 [Nm]，\( z_1 \)为主动轮齿数，\( z_e \)为啮合系数）
功率导向：\( b = \frac{1000 \cdot P}{z_{1} \cdot z_{e} \cdot P_{spec}} \)（\( P \)为传递功率 [kW]，\( P_{spec} \)为单位宽度功率 [W/cm]）
传动能力核算公式（基于选定带宽）：
**传递负载：\( F_{u} = F_{u spec} \cdot z_{e} \cdot b \)
**传递扭矩：\( M = \frac{M_{spec} \cdot z_{1} \cdot z_{e} \cdot b}{100} \)
**传递功率：\( P = \frac{P_{spec} \cdot z_{1} \cdot z_{e} \cdot b}{1000} \)
啮合齿数计算：\( z_{e} = \frac{z_{1}}{180} \cdot arccos \frac{t \cdot (z_{2}-z_{1})}{2 p \cdot a} \)（\( z_2 \)为从动轮齿数，\( t \)为齿顶厚，\( p \)为齿距，\( a \)为中心距）
二、行业应用案例：精准适配多场景传动需求
2.1 电子制造：SMT 贴片机传送系统
基于功率公式计算带宽：\( b = \frac{1000 \times 1.2}{20 \times 10 \times 1.76} \approx 3.41cm \)（选用 50mm 带宽，预留安全余量）
产品型号：SYNCHROFLEX® AT 5 / 450 GEN III（长度 450mm，齿数 90，带宽 50mm）
2.2 自动化装备：AGV 小车驱动系统
基于负载公式计算带宽：\( b = \frac{1500}{12 \times 29.38} \approx 4.27cm \)（选用 50mm 带宽）
产品型号：SYNCHROFLEX® AT 5 / 750 GEN III（长度 750mm，齿数 150，带宽 50mm）
2.3 医疗器械：康复机器人关节传动
基于扭矩公式计算带宽：\( b = \frac{100 \times 2.5}{18 \times 8 \times 3.08} \approx 0.56cm \)（选用 10mm 带宽）
产品型号：SYNCHROFLEX® AT 5 / 300 GEN III（长度 300mm，齿数 60，带宽 10mm）
三、选型指南与技术优势总结
3.1 标准化选型流程
工况参数采集：明确传递功率 / 扭矩 / 负载、运行转速、中心距、安装空间限制（带宽 / 长度）、环境温度与介质；
初步带宽计算：通过负载 / 扭矩 / 功率导向公式计算理论带宽，结合实际工况预留 20%~30% 安全系数；
规格匹配：从标准长度表中选择适配中心距的产品型号，优先选用优选带宽（10mm/16mm/25mm/32mm/50mm）以缩短交付周期；
性能校核：根据转速 - 功率 / 扭矩特性表验证传动能力，确保在实际转速下的参数满足需求；
特殊需求确认：如需增强带背强度或带背凸块，可定制 FA/FN 版本。
3.2 核心技术优势
标准化与兼容性：43 种标准长度 + 8 种带宽覆盖绝大多数中微型传动场景，无需复杂定制即可快速落地；
精密与稳定性：双线抗拉层 + 平衡捻向设计，跑偏量≤0.1mm/m，齿距精度 ±1μm，满足微米级定位需求；
高功率密度：单位宽度功率密度最高达 12.11W/cm（10000r/min 时），较同类产品提升 25%，可实现窄带宽高功率传动；
长寿命与免维护：无润滑设计，高性能聚氨酯材料耐磨损、抗老化，连续运行寿命达 15000 小时以上，降低维护成本。
