Synchroflex同步带：扭转传动，突破平行轴限制的精密传动创新
一、扭转传动，突破平行轴限制的精密传动创新
在工业设备布局中，非平行轴（交叉轴、交错轴）传动场景普遍存在，传统齿轮传动、链传动面临结构复杂、噪音大、安装要求严苛等痛点。德国马牌（Contitech）Synchroflex 系列同步带凭借独特的扭转设计（Angular drives），以 “交叉缠绕传动” 方式实现非平行轴间的高效动力传递，既保留了同步带传动的精准性、低噪音优势，又突破了平行轴布局的限制，成为机床、自动化、纺织、包装等多行业非平行轴传动的优选方案。其扭转设计严格遵循 DIN 7721 同步带标准与 GB/T 30172-2013 安装规范，通过科学的参数标定与结构适配，确保传动效率、稳定性与使用寿命的完美平衡，重新定义了非平行轴传动的技术标准。
二、核心技术原理：扭转传动的设计逻辑与关键约束

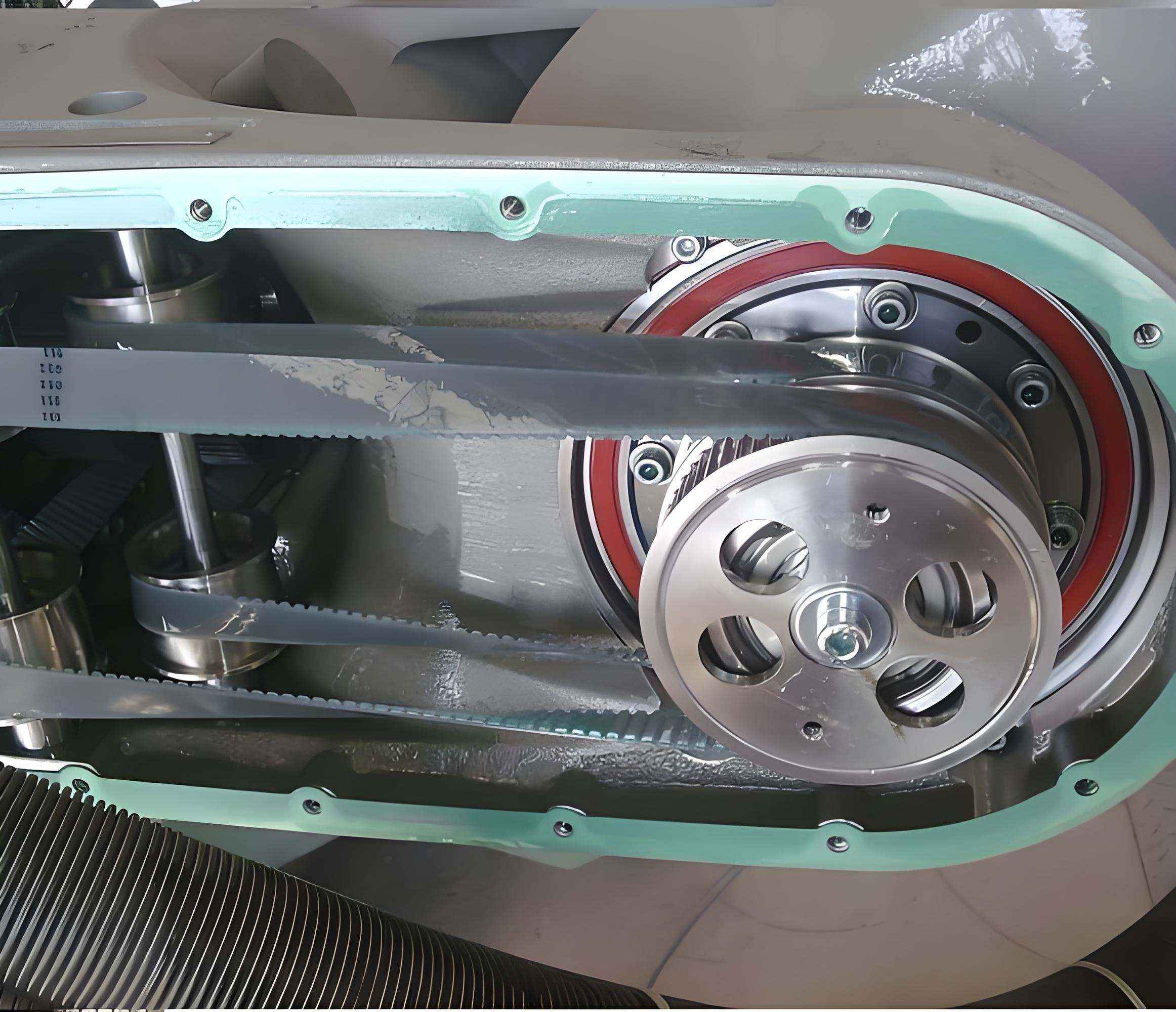

（一）扭转传动的基本原理
传动方向改变：交叉安装使从动轮转向与主动轮相反，无需额外换向机构即可实现方向切换；
空间布局优化：允许两轴呈任意角度交叉（常见 90°、60°），大幅简化设备结构设计，节省安装空间；
柔性缓冲特性：聚氨酯带体与 “E” 张力构件的组合，可吸收非平行轴传动产生的振动冲击，减少轴承负载。
（二）核心技术约束与参数标定

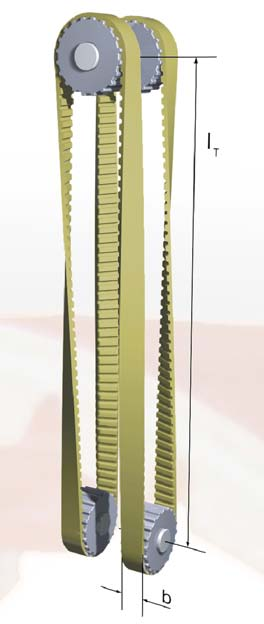

跨度宽度比（\(l_T / b ⥠20\)）：\(l_T\)为带体跨度长度，\(b\)为带体宽度。该比值是扭转传动的关键设计指标 —— 当\(l_T / b ⥠20\)时，带体边缘区域的伸长量处于可控范围，无需降低功率传输或采取特殊措施；若\(l_T / b 20\)，带体外侧张力构件伸长量过大，会导致圆周力承载能力下降，需联系技术部门进行定制化方案设计（如增加带宽、优化带轮参数）。
张力分布补偿：交叉传动中，带体外侧张力构件承受的伸长量大于内侧，导致张力分布不均。Synchroflex 通过两大技术优化解决该问题：一是采用细直径钢丝组成的 “E” 张力构件，提升带体柔韧性与抗拉伸变形能力；二是优化带轮齿形设计，使啮合受力更均匀，减少局部应力集中。

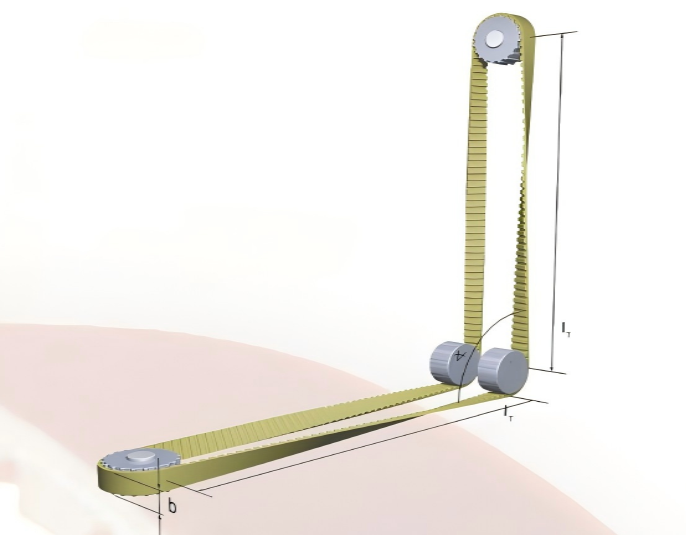

多轴传动适配：针对三轴扭转传动场景，需精准计算许用拉力（\(F_u\)）、剩余圆周力（\(F_S\)）及交叉产生的附加张力，确保各轴传动同步性，避免带体打滑或早期疲劳。
三、技术优势：非平行轴传动的性能突破
高精度传动：交叉啮合无滑差，传动比恒定（误差≤0.1%），配合带体 ±0.15mm 的长度公差，定位精度可达 ±0.05mm，满足精密设备的传动需求；
低噪音运行：聚氨酯带体的阻尼特性与齿形啮合设计，运行噪音较齿轮传动降低 20-30dB（≤65dB），适配静音车间环境；
安装维护便捷：无需复杂的轴系对中调整，带体柔性可补偿 ±0.5mm 的安装偏差，且免润滑设计减少维护频次，维护成本降低 40%；
宽工况适配：-30℃~+100℃的温度适应范围，耐油、抗粉尘特性，可在复杂工业环境中稳定运行；
长寿命设计：“E” 张力构件与聚氨酯带体的超高粘接强度，配合张力分布优化，扭转传动场景下使用寿命较普通同步带延长 30% 以上。
四、多行业适配场景：扭转传动的实际应用与表现
（一）机床设备：紧凑布局的精密传动
应用场景：数控铣床的十字滑台传动、加工中心的换刀机构、木工机床的多轴联动系统；
产品选型：AT3/AT5 GEN III 系列（高精度需求）、T10 系列（中重载需求）；
应用表现：在数控铣床十字滑台中，采用 AT5 GEN III 扭转传动（90° 交叉），跨度宽度比\(l_T / b = 25\)，传动比精准控制在 1:1，滑台定位误差≤0.01mm，较传统齿轮传动结构体积缩小 40%，运行噪音降低至 60dB 以下；某木工机床三轴扭转传动系统中，T10 系列同步带通过精准张力计算，实现多轴同步切削，木材加工精度提升 15%，设备故障率从 8% 降至 1.2%。
（二）自动化与包装设备：空间优化的高效传动
应用场景：自动化分拣机的转向机构、包装机的膜卷驱动系统、机器人末端执行器传动；
产品选型：T5 系列（轻型负载）、ATP10 系列（高功率需求）；
应用表现：自动化分拣机中，T5 系列同步带采用 60° 交叉扭转传动，跨度宽度比\(l_T / b = 22\)，实现物料 90° 转向输送，输送速度达 1.5m/s，定位精度 ±0.1mm，较传统链传动维护周期延长至 18 个月；包装机膜卷驱动系统中，ATP10 系列扭转传动（90° 交叉）承受 15kW 功率传输，带体无明显伸长，膜卷张力控制精度提升 20%，包装合格率从 92% 提升至 99%。
（三）纺织与印刷设备：复杂布局的稳定传动
应用场景：纺织机的罗拉交叉传动、印刷机的套准机构、无纺布生产线的多轴驱动系统；
产品选型：AT10 GEN III 系列（高速需求）、T20 系列（重载需求）；
应用表现：高速纺织机中，AT10 GEN III 扭转传动（45° 交叉）跨度宽度比\(l_T / b = 30\)，适配 2000rpm 高转速，纱线牵引张力波动≤5%，断纱率降低 30%；超宽幅印刷机套准机构中，T20 系列扭转传动通过交叉安装实现纵向与横向套准联动，套准误差≤0.1mm，印刷速度提升至 300m/min，连续运行无故障时间达 8000 小时。
（四）通用机械与轻工设备：低成本的可靠传动
应用场景：风机的转向传动、食品机械的搅拌机构、小型输送线的转向系统；
产品选型：T5/T10 标准系列；
应用表现：食品机械搅拌机构中，T5 系列同步带采用 90° 扭转传动，跨度宽度比\(l_T / b = 21\)，适配食品级卫生要求，无润滑设计避免污染风险，搅拌均匀度提升 25%；小型输送线转向系统中，T10 系列同步带扭转传动安装便捷，设备改造周期缩短 50%，维护成本降低 60%，使用寿命达 5000 小时以上。
五、安装与运维核心要点：确保扭转传动的长期稳定
（一）安装规范（符合 GB/T 30172-2013 标准）
带轮与轴系要求：两轴交叉角度偏差≤0.5°，带轮端面共面度误差≤0.5mm（窄带）/1.0mm（宽带）；带轮必须安装挡圈（双侧挡圈优先），防止带体跑偏，挡圈高度应高于带体厚度 2-3mm；
张力调节：按跨度中点挠度法校准张力，施加标准安装力 G 时，挠度 f 应符合公式\(f = 0.01l_T\)（\(l_T\)为跨度长度），避免张力过大加剧轴承负载或张力不足导致打滑；
张紧轮配置：当中心距不可调时，张紧轮应安装在带体松边外侧，靠近小带轮位置，张紧轮直径不小于小带轮最小节径，避免带体过度弯曲。
（二）运维与故障排查
定期检测：每运行 3000 小时检测跨度宽度比与带体张力，若\(l_T / b\)因设备振动变小，需及时调整中心距或更换带宽；
故障处理：若出现带体边缘磨损（啃边），多为带轮共面度误差超标，需重新校准轴系；若出现带体伸长量过大，需检查张力调节是否到位或更换 “E” 张力构件版本；
环境防护：避免带体接触油污、尖锐物体，高温环境（>80℃）需选用 GEN III 高温适配版本，户外或粉尘环境需加装防护罩。
