BRECO ATN 同步带型腔排布规则与标准化订货规范全解

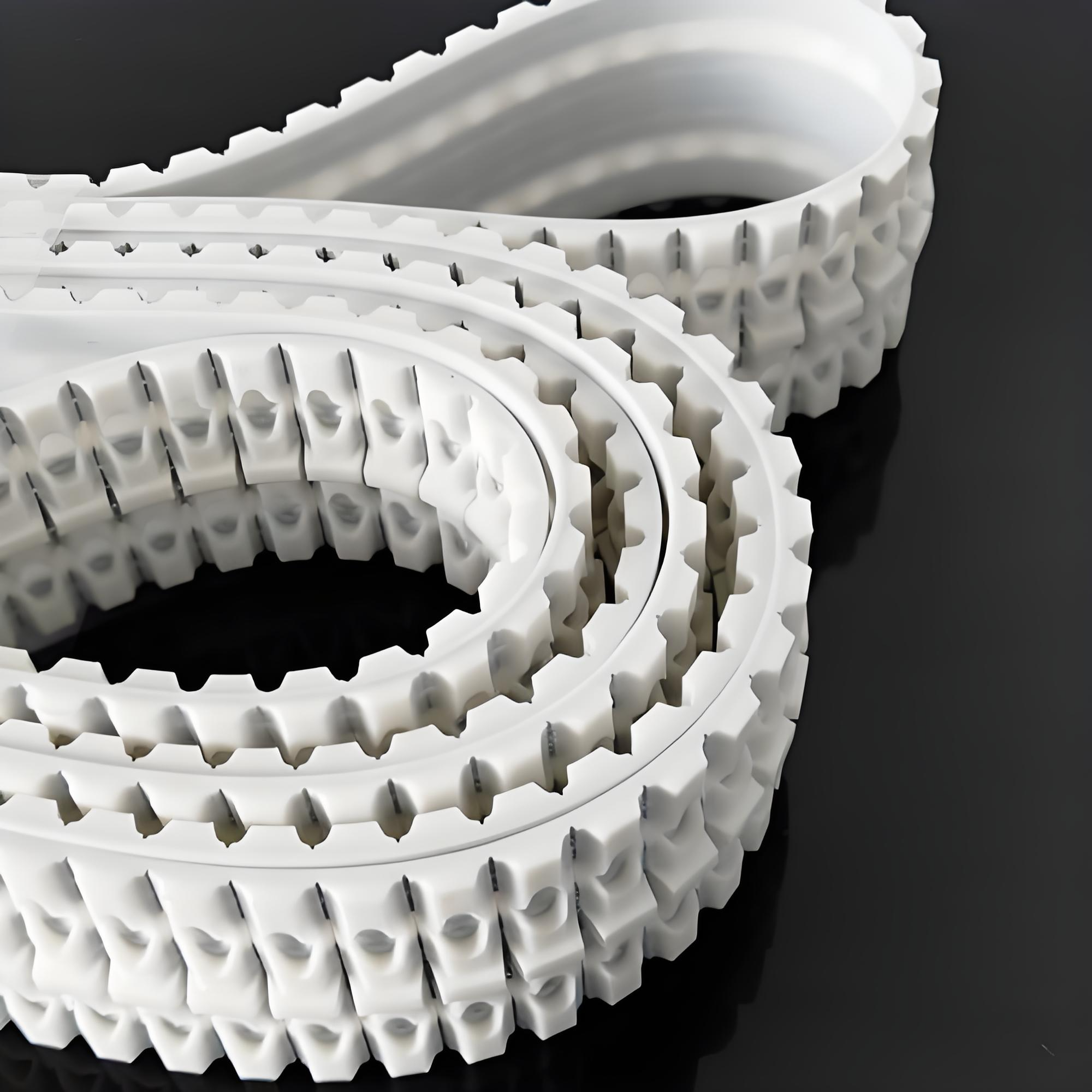

BRECO ATN 系列模块化同步带的核心优势在于齿内预制镶嵌型腔，可快速装配工装挡板、定位载具。型腔纵向间距、定制间隔挤出规则、完整订货编码体系，是设备选型、皮带定制采购的核心依据。本文结合官方技术文档，详解型腔标准间距、大间隔定制挤出限制、标准订货格式与实例，为机械设计、采购下单提供标准化指引。
一、型腔基础纵向间距标准
ATN10 / ATN10K6：标准型腔间距 10 mm
ATN12,7 / ATN12,7K6：标准型腔间距 12.7 mm
ATN20 / ATNS20：标准型腔间距 20 mm
二、大间隔型腔定制挤出规则（隔齿型腔）
各型号定制整除约束
ATN10 / ATN10K6：120 ÷ n 必须为整数
例：每 3 齿做 1 组型腔，120÷3=40，整除，可定制；ATN12,7 / ATN12,7K6：96 ÷ n 必须为整数
ATN20 / ATNS20：60 ÷ n 必须为整数
定制说明
n 代表间隔齿数，型腔仅在第 n、2n、3n…… 颗齿上挤出；
不满足整除条件的间隔方案无法挤出成型，只能后期现场单独开孔；
隔齿型腔属于特殊非标版本，存在最小采购量要求，方案阶段需提前与供应商确认交期与起订门槛。
三、完整标准化订货编码规则
编码分段释义
**段：数字，皮带宽度 b（mm）；
第二段：型号标识（ATN10/ATN10K6/ATN12,7K6/ATN20/ATNS20）；
第三段：斜杠后数字，皮带总长度（mm）；
第四段：V 代表 endlos verschweißt 无缝焊接闭环带；M 开口卷材无需标注 V；
第五段：短横线后数字，预开孔纵向间距 C；
后缀附加项：PAZ/PAR/PAZ-PAR（背面摩擦涂层）、TPUFD1/TPUKF1（特种基材）。
四、标准订货实例拆解
实例 1：50 ATN10 / 9600 V - 20
50：带宽 50mm
ATN10：10mm 齿距标准无导条同步带
9600：总长 9600mm
V：无缝焊接闭环带
-20：厂家预开孔，型腔纵向间距 C=20mm（每 2 齿一组型腔，符合 120÷2=60 整除规则）
实例 2：75 ATN20 / 8000 V - 80 - PAZ
75：带宽 75mm
ATN20：标准 20mm 齿距同步带
8000：总长 8000mm 闭环带
C=80mm 开孔间距
PAZ：皮带齿面复合白色 PAZ 尼龙防滑层
实例 3：75 ATN12,7 / 7620 V - 50,8 - TPUFD1
75mm 带宽 ATN12.7 标准款闭环带
预开孔间距 C=50.8mm
TPUFD1：FDA 食品级聚氨酯基材，搭配不锈钢 VA 张力芯，适用于食品医药洁净产线
五、设计与采购实操要点
标准方案优先选用每齿型腔
常规多工位、高精度分度输送，直接采用默认每齿型腔，无需定制隔齿挤出，交期短、无起订量限制。大间距工装优先核对整除规则
若需要隔齿布置型腔，先代入对应型号整除公式验算，无法整除则放弃挤出定制，改为出厂无孔、现场自行开孔加工。预开孔订单必须标注间距 C
如需供应商完成型腔开孔，编码末尾必须追加 “- C 数值”，未标注 C 默认不开孔，客户现场自行加工。特种材质、涂层后缀不可遗漏
食品级 TPUFD1、耐寒 TPUKF1、PAZ/PAR 摩擦层属于附加选配，编码末尾标注后，工厂才会匹配对应基材与张力芯（如 TPUFD1 强制配 VA 不锈钢芯）。开口 M 卷材订货说明
M 型开口卷材无需标注 V，长度为标准 50m/100m 整卷，裁切长度按需备注；隔齿型腔定制规则与闭环 V 带完全一致。
