传统 ATN 同步带分为M 开口卷材与V 工厂无缝焊接闭环带，但大量自动化设备存在机架封闭、无法整体穿入闭环皮带的结构限制，只能先装开口带再现场接驳成环形。针对这一痛点，BRECO 专为 ATN 系列开发ATN-Zahnriemenschloss 可拆卸机械锁扣，无需热焊接，依靠高强度尼龙连接件与弹簧钢背板实现现场快速拆装，分为 C、DC、DC-PRO 三大版本，适配全系列 ATN10/10K6/12.7/12.7K6/ATN20/ATNS20，完美解决封闭机架、产线快速换带、工装跨接头安装等行业难题。

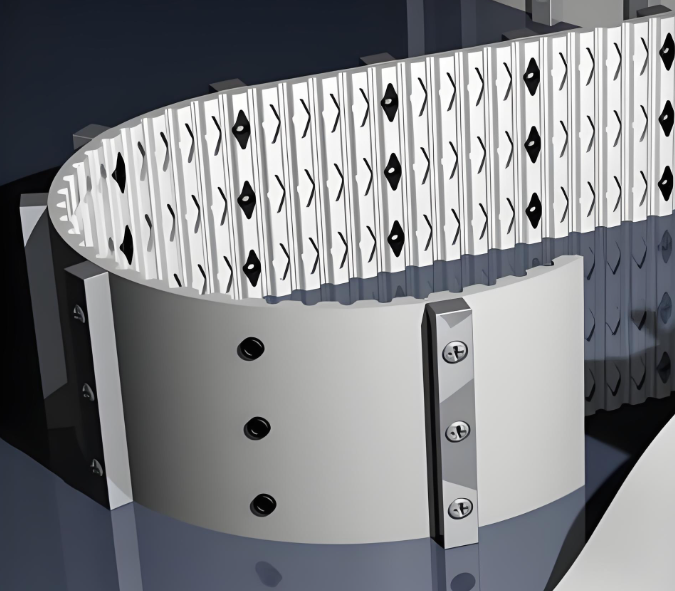

ATN锁扣整体装配示意图

一、锁扣基础结构与通用设计逻辑

1. 核心组成配件

整套锁具标准化配套零部件，采购即可成套使用：

  1. 高强度聚酰胺连接齿块：交错咬合两段皮带齿，分散拉力，耐磨抗冲击；

  2. 弹簧钢带背板：压紧皮带背部，均匀分担锁口拉力，提升整体抗拉强度；

  3. 锁紧螺钉、镶嵌螺母：与 ATN 标准工装紧固件通用；

  4. 适配型材安装的专用转接件（DC-PRO 版本专属）。

2. 统一锁合规格

所有型号锁扣标准占用10 个齿位（9 个齿距长度），安装时需预留对应安装空间；锁扣为可拆卸重复使用结构，设备检修、皮带更换时可快速拆解，无需报废整条皮带。

3. 适用场景定位

仅用于设备结构限制，无法预装焊接闭环带的工况：封闭式机架、模组箱体、狭小输送通道、后期改造产线；对比工厂 V 型热焊带，安装门槛更低，现场无需专业焊接设备。

二、三大锁扣版本（C / DC / DC-PRO）参数与差异

（一）C 型（Connection 基础外露式锁扣）

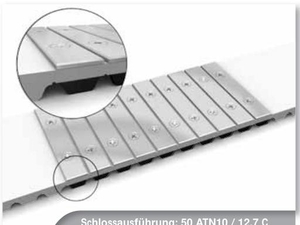

C型锁扣外观截面

  1. 适配型号：ATN10、ATN10K6、ATN12,7、ATN12,7K6；不支持 ATN20/ATNS20

  2. 厚度特性：皮带本体标准厚度 4.5mm，锁扣区域加装钢背板后，整体凸起 0.9mm，输送面存在高度差

  3. 结构特点：钢背板直接锁附在皮带背部，无下沉铣槽加工

  4. 使用限制：锁扣凸起区域禁止安装工装挡板 / 载具，型材只能布置在锁口以外区域

  5. 适用场景：轻型输送、工件不跨越接头、无密集工装布局的简易流水线

（二）DC 型（Deep Connection 下沉齐平式锁扣）

  1. 适配型号：ATN10/10K6/12.7/12.7K6/ATN20/ATNS20 全系列通用

  2. 厚度特性：皮带背部预铣下沉槽，钢背板完全嵌入带体，皮带总厚度统一 5.4mm，输送表面完全平整无凸起

  3. 结构特点：工厂预制齿部与背部铣削位，背板与皮带背部齐平，输送无台阶、无卡料风险

  4. 使用限制：锁扣区域仍不能安装工装型材，仅保证输送平面平整

  5. 附加要求：整条皮带需配套加高型镶嵌螺母，锁口内外统一使用加高配件

  6. 适用场景：物料全程跨接头输送、食品包装、小件分拣，杜绝工件卡滞

（三）DC-PRO（Deep Connection PRO 工装通用型锁扣）

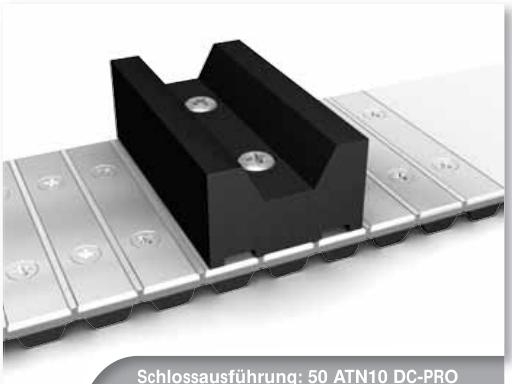

DC-PRO锁扣可直接安装工装

  1. 适配型号：同 DC 型，覆盖全系列 ATN 型号

  2. 核心升级：背部铣槽深度优化，锁扣区域保留完整工装型腔，可直接在接头处安装挡板、定位载具，无需避让锁口

  3. 厚度与平整性：与 DC 一致，总厚度 5.4mm，输送面完全齐平

  4. 核心优势：整条皮带工装排布无区域限制，可实现全长度连续多工位布局，柔性产线首选

  5. 附加要求：全线使用加高型镶嵌件，采购皮带时需同步标注 DC-PRO 锁扣规格

  6. 适用场景：多工位精密移栽、3C 载具输送、重载密集工装流水线

三、各型号皮带锁扣版本适配对照表

表格
皮带型号C 型锁扣DC 型锁扣DC-PRO 锁扣
ATN10 / ATN10K6✅ 可选用✅ 可选用✅ 可选用
ATN12,7 / ATN12,7K6✅ 可选用✅ 可选用✅ 可选用
ATN20❌ 不可选用✅ 可选用✅ 可选用
ATNS20（加强重载款）❌ 不可选用✅ 可选用✅ 可选用
注：ATN20/ATNS20 皮带背部原生适配下沉式背板结构，无 C 型外露锁扣方案，仅 DC/DC-PRO 可选。

四、ATN20/ATNS20 锁扣特殊结构说明

20mm 大齿距重载系列无需改变皮带基础厚度，原厂在锁扣区域一体成型匹配背板高度的下沉结构，无需加厚带体：

  1. 锁合后背部与标准皮带表面齐平，输送无台阶；

  2. DC-PRO 版本支持接头处直接安装重型金属工装，适配重载分拣、箱体输送；

  3. 抗拉承载力高于 10/12.7 小齿距锁扣，更适合大负载工况。

五、锁扣与工厂焊接闭环带核心优劣对比

机械锁扣优势

  1. 安装灵活：封闭设备无需拆解机架，开口带穿入后现场接驳，大幅降低设备拆装工时；

  2. 可重复拆装：皮带磨损、工装改造时可拆解更换，无需整条报废；

  3. 非标长度快速交付：无需定制焊接闭环，常备标准开口卷材，现场按需裁切锁合；

  4. 维护便捷：产线故障停机维修速度远快于焊接带。

机械锁扣短板

  1. 整体抗拉强度低于热焊接 V 带，重载、高拉力工况需放大安全系数；

  2. C 型锁扣存在表面凸起，易卡小型工件；

  3. DC/DC-PRO 定制皮带需提前备注锁扣型号，标准现货皮带无法直接加装。

六、选型与装配实操规范

1. 版本选型判断逻辑

  1. 工件会跨过接头、不能卡料 → 优先 DC/DC-PRO，放弃 C 型；

  2. 需要在接头位置布置工装挡板 → 必须选用 DC-PRO；

  3. ATN20/ATNS20 重载型号 → 仅 DC/DC-PRO 可选；

  4. 简易轻型输送、工件不经过接头区域 → 低成本选用 C 型。

2. 采购下单要求

如需配套锁扣，订货编码中必须标注锁扣版本（C/DC/DC-PRO），工厂会提前铣削皮带背部适配背板；未标注锁扣的标准开口带，无法后期加装下沉式 DC/DC-PRO 锁具。

3. 装配关键注意事项

  1. 锁扣占用 10 齿长度，设备设计时两端预留足够安装空间；

  2. DC/DC-PRO 全段皮带统一使用加高型镶嵌螺母，不可混用标准配件；

  3. 锁紧螺钉均匀分步拧紧，避免单侧受力导致锁扣偏移、皮带齿撕裂；

  4. 锁扣区域避免承受剧烈冲击载荷，高速重载工况优先选用原厂焊接闭环带。

七、典型应用场景推荐

  1. 封闭式模组直线移栽：设备箱体无法拆卸，选用 DC-PRO 锁扣，穿带后现场接驳，工装无布置限制；

  2. 小型食品包装流水线：物料持续跨越接头，选用 DC 齐平款，杜绝卡料、便于清洁；

  3. 3C 电子柔性产线：频繁更换载具、多工位密集工装，DC-PRO 锁扣可全段布置定位挡板；

  4. 改造旧设备、加装输送线：原有机架无法拆装，开口卷材搭配 C/DC 锁扣现场快速闭环；

  5. 重型箱体分拣（ATN20/ATNS20）：DC-PRO 下沉锁扣，兼顾平整输送与接头工装安装。

结语

BRECO ATN 系列可拆卸机械锁扣是对传统焊接闭环带的重要补充，C、DC、DC-PRO 三级版本覆盖从轻载简易输送到重载多工位精密移栽的全部现场接驳需求。针对封闭机架、设备改造、快速换产等无法预装焊接皮带的工况，机械锁扣大幅降低安装与维护成本；设计时只需根据工件是否跨接头、是否需要接头工装、皮带齿距型号三个维度选择对应锁扣版本，即可兼顾输送平顺性、工装通用性与装配便捷性，是 ATN 模块化输送系统不可或缺的配套解决方案。
